Dettagli del prodotto
Luogo di origine: La CINA
Marca: FN-LINK
Certificazione: ROHS/REACH

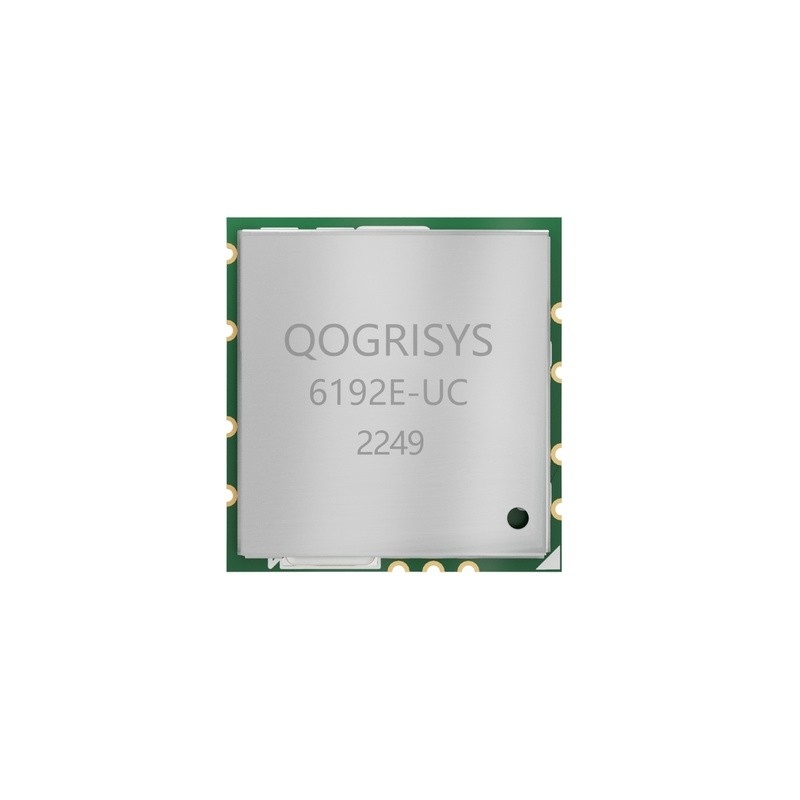

Numero di modello: 6192E-UC
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5/pcs
Prezzo: USD 4.1-5.5/pcs
Imballaggi particolari: Bobina
Tempi di consegna: 15-40 giorni feriali
Termini di pagamento: T/T
Capacità di alimentazione: 4000000pcs/month
Chipset: |
RTL8192FC |
Gamma di frequenza: |
2,400 gigahertz ~ 2,497 gigahertz |
Temperatura di funzionamento: |
0°C a 70°C |
Temperatura di stoccaggio: |
-40°C a 85°C |
Pin Foots: |
11 perno |
Numero dei canali: |
Ch1 ~ Ch14 |
Chipset: |
RTL8192FC |
Gamma di frequenza: |
2,400 gigahertz ~ 2,497 gigahertz |
Temperatura di funzionamento: |
0°C a 70°C |
Temperatura di stoccaggio: |
-40°C a 85°C |
Pin Foots: |
11 perno |
Numero dei canali: |
Ch1 ~ Ch14 |
1. La traccia di S0 /S1 2antenna breve come possibile, ha aggiunto meglio il πcircuit per tunning di corrispondenza;
2. Controllo di traccia di USB come impedenza 90ohm;
3. l'alimentazione elettrica 3V3 ha aggiunto un condensatore di 2 filtrante (10uf+0.1uf);
| Modello No | 6192E-UC | Chipset principale | RTL8192EU |
| Interfaccia | USB | Norma di WiFi | IEEE802.11b/g/n |
| Tasso di dati | 300Mbps | Certificazione | PORTATA DI ROHS |
| Antenna di rf | Antenna esterna | L'OS ha sostenuto | Linux/Android/Windows |
| Frequenza | 2.4GHz | Alimentazione elettrica | 3.3V |
| NO | Nome | Tipo | Descrizione | Tensione |
| 1 | Terra | - | Collegamenti di terra | |
| 2 | FORMICA 0 | Ingresso/uscita | Ingresso/uscita port0 di rf | |
| 3 | FORMICA 1 | Ingresso/uscita | Ingresso/uscita port1 di rf | |
| 4 | Terra | - | Collegamenti di terra | |
| 5 | VDD33 | P | La fonte di tensione di alimentazione di rete ha introdotto 3.3V | 3.3V |
| 6 | USB_DM | Ingresso/uscita | D DI USB | |
| 7 | USB_DP | Ingresso/uscita | USB D+ | |
| 8 | Terra | - | Collegamenti di terra | |
| 9 | NC | - | Galleggiamento (faccia non collegato a terra) | |
| 10 | NC | - | Galleggiamento (faccia non collegato a terra) | |
| 11 | NC | - | Galleggiamento (faccia non collegato a terra) |
Applicazione del modulo di RTL8192FC Wifi
.
