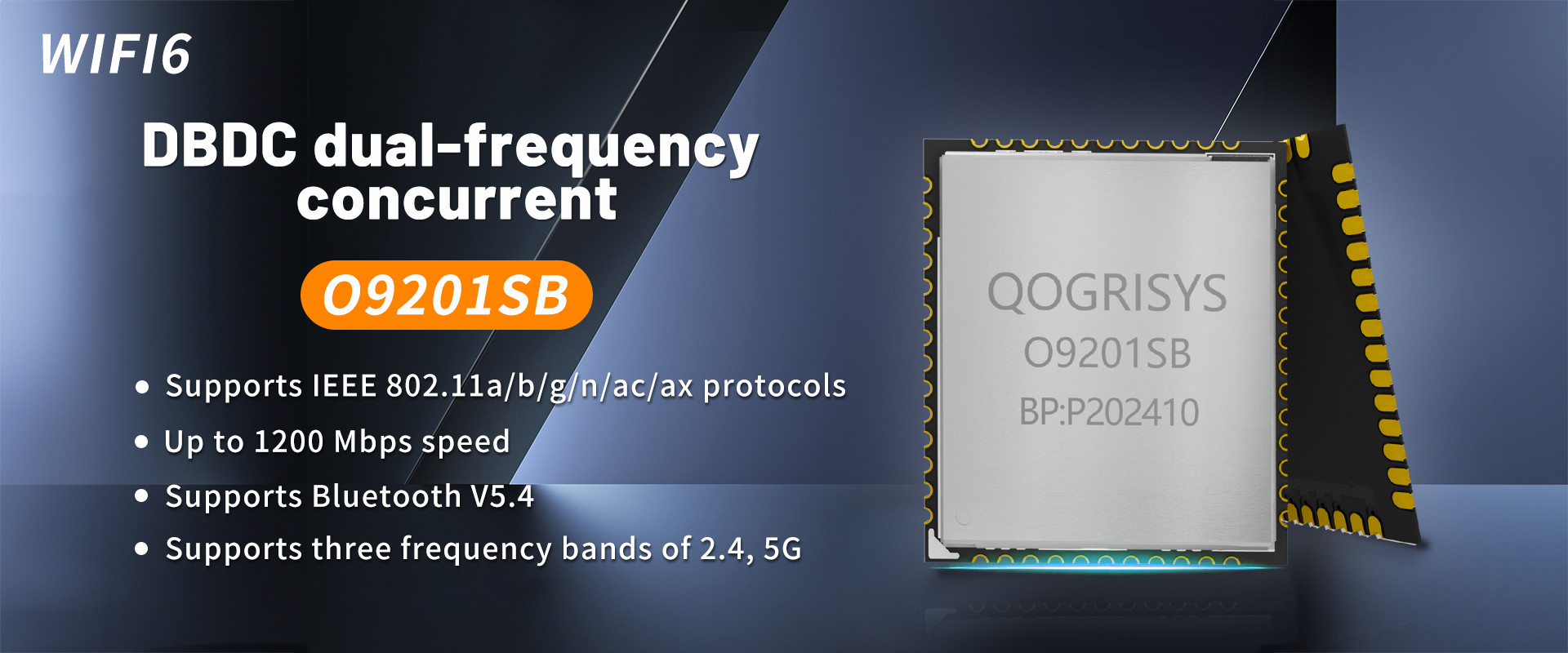

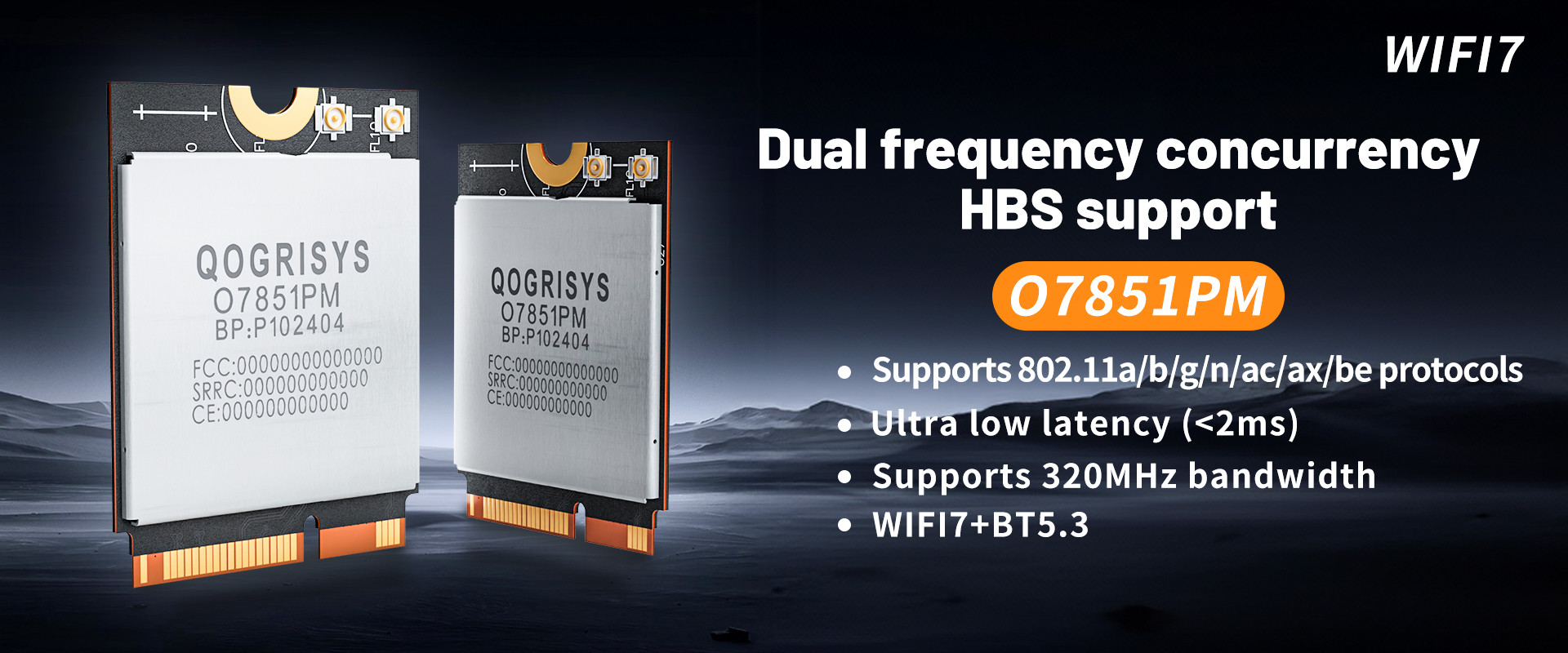

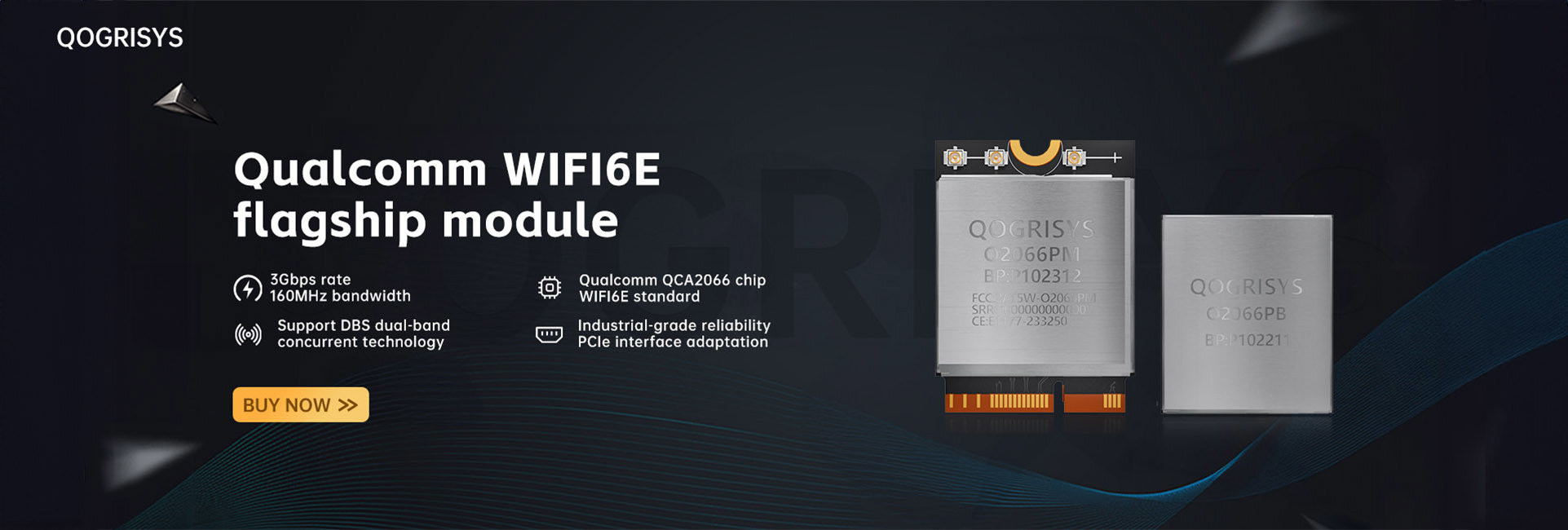

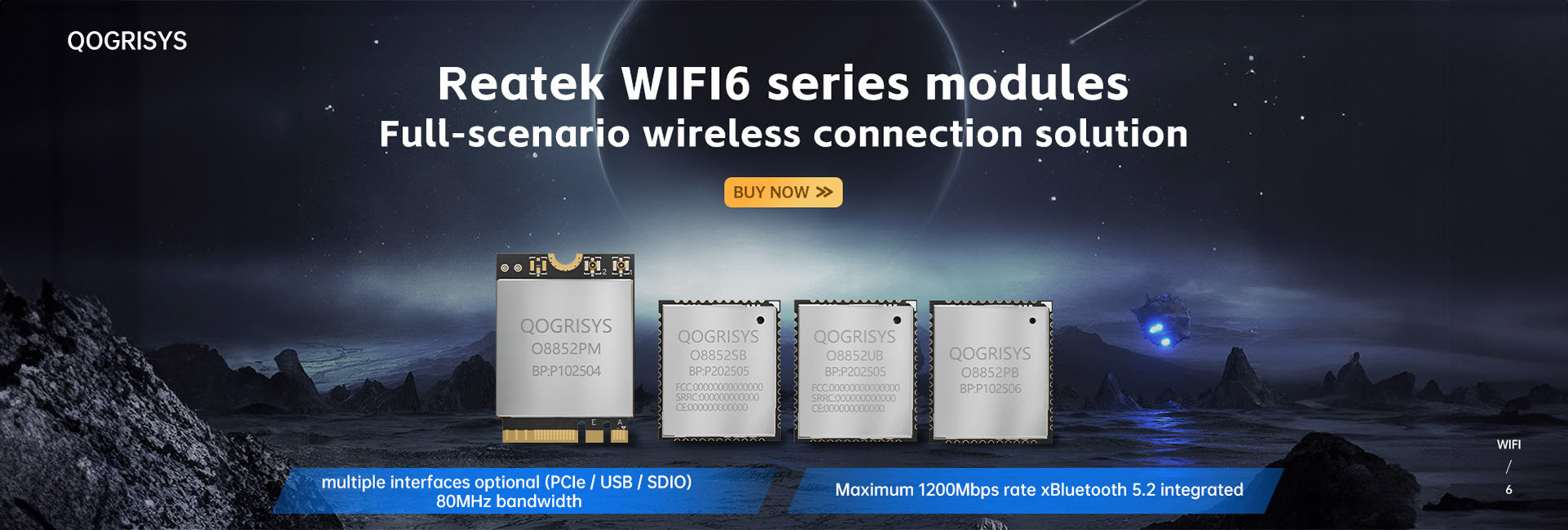

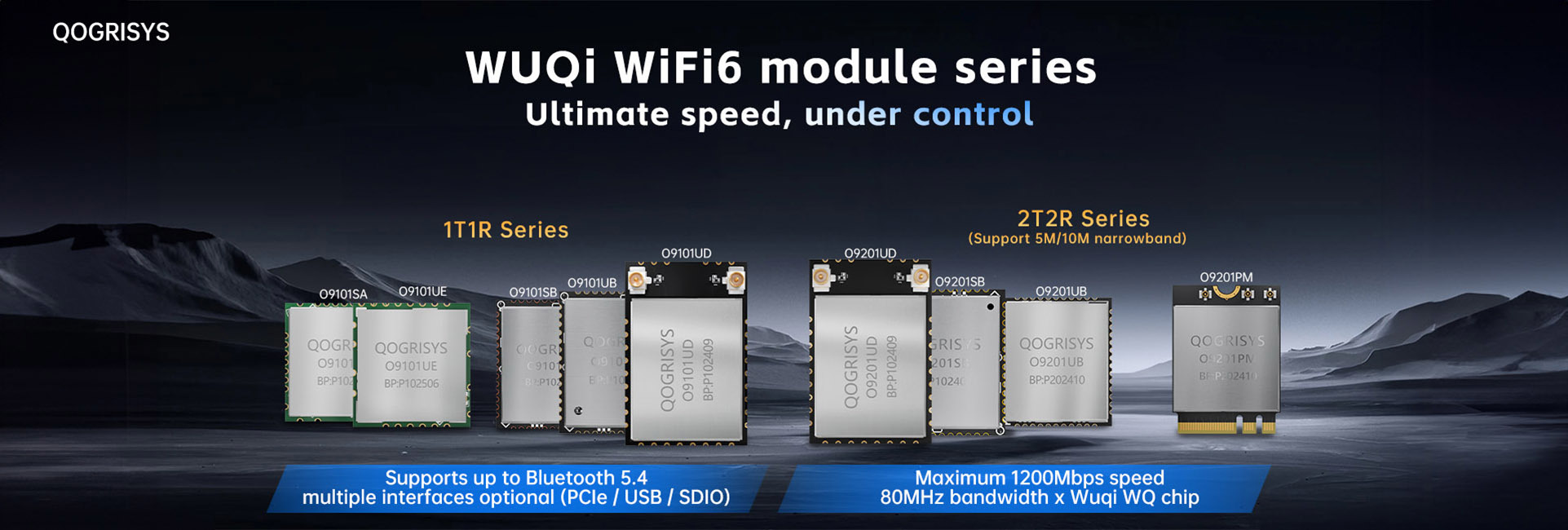

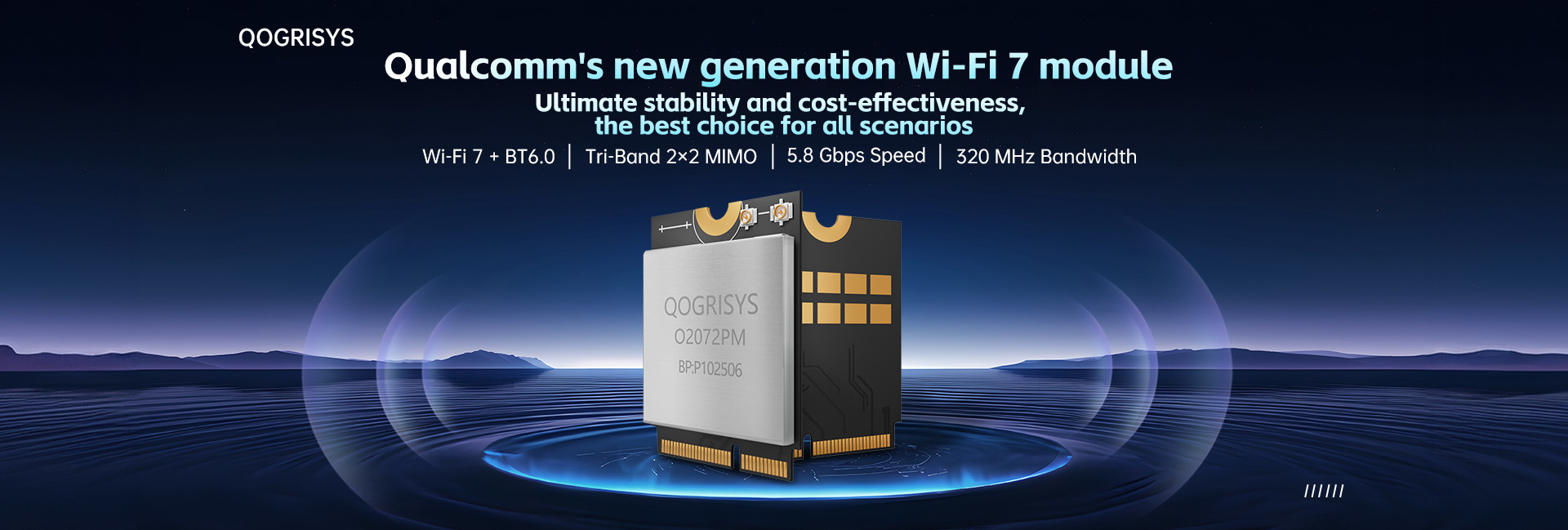

Qualità Modulo WiFi7 & Modulo WiFi HaLow Produttore

The global smart street light market is undergoing a structural expansion. A report released by Research and Markets in January 2026 shows that the market is projected to grow from $35.6 billion in 2026 to $74.9 billion in 2030, representing a CAGR of 20.4%. Europe is accelerating the renovation of existing infrastructure driven by mandatory replacement policies, while emerging markets in the Asia-Pacific region are releasing incremental demand through urbanization. However, a overlooked fact is that market expansion does not equate to simpler communication solution selection. On the contrary, as the focus of renovation shifts from "new construction" to "existing infrastructure," the primary constraint on communication solutions changes from technical specifications to the question: "Can this road be dug?" The position of PLC (Power Line Carrier Communication) under this constraint is clear: the streetlights themselves are connected to the power line, the PLC uses the same cable as both a power supply and data channel, and the communication signal is transmitted along the existing line without the need for any additional communication cables. Europe: Policy mandates have created the most certain scenarios for upgrading existing PLC systems. Europe is the region with the strongest policy drive for smart street light upgrades globally. A 2026 report by Mordor Intelligence points out that the EU's Mercury Regulation 2024/1849 requires the complete phase-out of compact fluorescent lamps by December 2025 and linear fluorescent lamps by December 2026. These compliance deadlines directly triggered a surge in municipal tenders. Simultaneously, the EU requires the public sector to reduce energy consumption by 11.7% by 2030, transforming the transition to network-connected LED lighting from an "optional" to a "compliance necessity." The unique aspect of this policy window is that it targets "replacement of existing infrastructure" rather than "new construction." Many streetlights in Europe were installed decades ago, with intact power cables but missing communication cables. Adopting a solution requiring separate communication cabling would mean excavating or re-laying conduits along the entire route, resulting in unpredictable costs and time. The ability of PLCs to reuse existing power cables perfectly matches the policy's mandated time pressure with the construction constraints of upgrading existing infrastructure. German practice provides a reference: the LED upgrade of 48,000 streetlights in Munich, combined with adaptive dimming, reduced energy consumption by 93% during off-peak hours. For these types of projects, communication reliability is more important than bandwidth; the millisecond-level latency of PLCs and the engineering advantages of no-wiring are more significant than wireless solutions in this scenario. However, the European market also presents a strict cost scrutiny. Smart retrofitting costs between €300 and €500 per pole, while basic LED replacement only costs €150 to €200. This price difference means that the selection of PLC modules must withstand scrutiny regarding the question of "why not use wireless?" The answer lies not in technological superiority, but in the engineering certainty under existing wiring conditions : wireless solutions are affected by terrain and building obstructions in dense urban areas, requiring additional relay nodes in practical testing, while PLCs, assuming the power supply cable is intact, have a physically existing communication link.   China and Asia Pacific: Differences in PLC Positioning in Incremental Markets Data from China's smart light pole market presents a different picture. QYResearch statistics show that the global smart city light pole market sales reached approximately $412 million in 2025 and are projected to reach $796 million by 2032, representing a compound annual growth rate of 10.0%. Unlike Europe's "replacement of existing stock," China's growth is largely driven by new "multi-purpose" projects: light poles simultaneously serve functions such as lighting, monitoring, 5G micro base stations, and environmental monitoring. Communication solutions tend to favor fiber optic or wireless backhaul because the civil engineering of the light pole itself is already included, thus amortizing the marginal cost of laying separate communication cables. This means that the main opportunity for PLCs in the Chinese street lighting market lies not in "building new smart light poles," but in the niche scenario of "energy-saving retrofitting of existing road lighting." Many urban roads in China only have power cables in their lighting circuits, lacking communication lines. If only single-lamp control, dimming, and fault feedback are required, PLCs offer better engineering economics than rewiring. A study published in the 8th issue of *China Lighting Appliances* in 2026 points to this logic: traditional control modes are energy-intensive and difficult to maintain, while mainstream wireless communication solutions are easily affected by terrain obstruction in densely populated urban areas. PLCs, utilizing existing cables for data transmission, offer advantages such as low cost and reliable connection. The Southeast Asian market is in an earlier stage. In March 2026, Terengganu, Malaysia, installed the state's first 5G smart lamppost at the Kedebayan Market, integrating smart lighting, monitoring, environmental monitoring, and electric vehicle charging functions. These markets share common characteristics: real incremental demand, but projects are small-scale, budgets are fragmented, and there is a higher sensitivity to module costs than to brand premiums. In these markets, PLC modules are more likely to follow lighting solution providers overseas rather than independently building brand recognition.   The strategic position of the Qogrisys S130N-ISI in this landscape The product parameters of the S130N-ISI need to be understood within the context of the aforementioned market differences. It is based on the Leadcore VC6330, with an LCC package size of 20.6×12.6mm, supports both Q/GDW 11612 and IEEE 1901.1 protocols, and provides UART, PWM, GPIO, ADC, and SPI interfaces, integrating a built-in wire driver. According to official data from Leadcore regarding the VC6330 chip, application-layer communication rates can reach 1Mbps, with attenuation resistance exceeding 112dB, and a 99.99% communication success rate in actual projects. These parameters address the question of "whether it can be used," but the "usability" in different markets depends on the line conditions and system integration quality. The aging of the lines in European projects, the distribution of interference sources in Chinese projects, and the differences in construction specifications in Southeast Asian projects all affect the actual performance of the PLC. In street lighting scenarios, the value of the S130N-ISI lies not in promising "it will work immediately after installation," but in providing a hardware option that meets basic engineering requirements in three dimensions: protocol matching (Q/GDW 11612, IEEE 1901.1), size adaptation (20.6×12.6mm can be embedded in a single lamp controller), and interface integration (PWM dimming, ADC acquisition). One fact that requires careful consideration is that publicly available authoritative data on the actual global adoption rate of PLCs in smart streetlights is limited. What can be confirmed is that PLCs are one of the official options for smart streetlight connectivity, with academic research and engineering practice supporting their feasibility under specific conditions. However, conclusions such as "PLCs will dominate streetlight communication" lack data support. For engineering teams evaluating solutions, a more pragmatic approach is to test the wiring first, then select the modules. Only when the line impedance and signal-to-noise ratio are within reasonable ranges can the wiring-free advantage of PLCs translate into savings in construction time and costs; if test results are unsatisfactory, the costs of forcing PLC implementation may only become apparent during the commissioning phase.   Conclusion: The window of opportunity belongs to solution providers who clearly explain the "constraints". The global smart street light market's 20.4% CAGR provides a real window, but this window opens differently in different regions. In Europe, mandatory policies have created a definite demand for retrofitting existing infrastructure, where the wiring-free advantage of PLCs has the clearest engineering logic. In China, incremental growth is concentrated in the construction of new multi-functional light poles, where PLCs have opportunities in the energy-saving retrofitting of existing roads. In Southeast Asia, the early-stage market is testing the cost competitiveness of modules. In this context, the S130N-ISI isn't a "universal street light module," but rather a PLC hardware option that adapts to the needs of single-lamp controllers in terms of protocol, size, and interface. Its value lies not in the absolute values of its specifications, but in its compatibility with the specific project's wiring conditions. For the engineering team, this means resolving the "do we need to break the road?" question at the project initiation meeting, rather than discovering during the commissioning phase that line noise is causing communication success rates far below expectations. Testing the line first, then selecting the module—reversing this order might save you a quote, but cost you the entire road's commissioning time.

I. The Real-World Coordinates of the Wi-Fi 8 Standard Progress Just two days ago, Qualcomm's Dragonwing platform released a signal at Network X 2026 – the Wi-Fi 8 gateway solution was launched. To understand this, we need to clarify the current standard stage of Wi-Fi 8. At the IEEE plenary meeting in Montreal in July 2026, the 802.11bn task force voted to submit Draft 2.0 to the working group for a vote, thus finalizing the core features of Wi-Fi 8. According to the timeline disclosed by ABI Research, Draft 3.0 voting is scheduled for January 2027, Draft 4.0/initial standards association voting is targeted for May 2027, final working group approval is set for March 2028, IEEE standards committee approval is expected for May 2028, and the Wi-Fi Alliance certification program is expected to launch in January 2028. The key implication of this timeline is that Wi-Fi 8 will still be in the draft standard stage in 2026, with certified products and large-scale commercialization not truly starting until 2028. However, chip platform and module solution providers have already significantly accelerated their product development pace. Broadcom was the first to release Wi-Fi 8 chipsets in October 2025, followed by MediaTek and Qualcomm. By September 2026, the Wi-Fi Alliance had already held its first Wi-Fi 8 pre-certification interoperability Plugfest in Beijing, Taipei, and California. While the standard has not yet been finalized, the industry's engineering preparations are already in full swing. II. The Differentiated Deployment Logic of Qualcomm's Dragonwing Platform Qualcomm's Dragonwing product portfolio, showcased at Network X 2026, presents a clear market segmentation strategy. designed for mainstream fiber broadband gateways . According to Qualcomm's official product briefing, the F8 integrates Wi-Fi 8 connectivity and native PON architecture support, targeting Home Gateway Units (HGUs) and Single Units (SFUs). Key specifications include: peak wireless capacity of 23Gbps, support for up to 750 concurrent clients, up to three-band operation and a 14-antenna configuration , flexible RF configuration allowing for a 5x5 mode or splitting into dual-band simultaneous 2x2+3x3 modes, and native support for GPON, XG-PON, and XGS-PON standards. The platform supports open-source middleware such as prplOS, OpenWRT, RDK, and OpenSync, and is equipped with a dedicated scanning radio frequency for automatic channel selection and radar detection. designed for high-end enterprise access points (APs) and flagship home routers . Its specifications are significantly improved: peak wireless capacity of 33Gbps, support for up to 1500 concurrent clients, up to five frequency bands and a 20-antenna configuration , integrated five-core CPU and Hexagon NPU, and support for edge AI inference. Developed in collaboration with GFiber, this platform, a Wi-Fi 8 Premium Gateway, aims to support symmetric 20Gig broadband services, redefining the gateway from a "connected device" to a "smart service platform." Meig Smart chose to launch its Wi-Fi 8 gateway solution on the N8 platform, officially announcing it at Network X 2026 on October 14th. The industry significance of this launch lies in the fact that the entire engineering transformation chain of a Wi-Fi 8 gateway, from chip platform to deliverable solution, has been fully demonstrated for the first time. For downstream customers, the Wi-Fi 8 gateway is no longer a distant concept "waiting for the standard to be finalized," but rather an evaluable chip base and a referenceable solution design. III. Generational Positioning of Qogrisys Gateway Module Product Line Although manufacturers are currently rushing to implement their strategies in advance, WiFi 7 and WiFi 6 remain the mainstays of shipments. They are more mature than WiFi 8 and are still the preferred choice. During this window of opportunity before the Wi-Fi 8 standard is finalized, gateway module solution providers need to strike a balance between technological foresight and market deliverability in their product strategies. Qogrisys's two main gateway module products are precisely designed to meet different levels of demand during this transition period. Wi-Fi 7 Platform: O2072PM and O2072PB The O2072PM is based on the Qualcomm FastConnect C7700 (QCC2072) chip, uses a standard M.2 Key E interface (22×30mm), and supports Wi-Fi 7 (802.11be) and Bluetooth 6.0. Its core capabilities include: tri-band 2.4/5/6GHz concurrent operation; the 6GHz band supports 320MHz channel bandwidth and 4096QAM modulation, with a peak rate of 5.8Gbps ; and it supports 320MHz Enhanced Multi-Link Single Radio (eMLSR) , enabling millisecond-level switching when the link is interfered with. This module has completed driver adaptation for Intel x86 platforms with kernels 5.15.24+, 6.1.99, and 6.12.0. The O2072PB is based on the same QCC2072 chip and uses a 15×13mm surface mount package, targeting space-constrained onboard integration scenarios. Wi-Fi 6E Platform: O2066PM and O2066PB The O2066PM is based on the Qualcomm QCA2066 chip and uses a standard M.2 2230 Key E interface (22×30×2.7mm), supporting Wi-Fi 6E (802.11ax) and Bluetooth 5.2. Key specifications include: tri-band 2.4/5/6GHz support, dual-band simultaneous (DBS) operation, and a maximum speed of 2975.6Mbps ; support for 2×2 MU-MIMO, 160MHz channel bandwidth, and dynamic frequency selection (DFS radar detection). The Bluetooth interface supports both UART/PCM and USB configurations. The module operates in a temperature range of -30℃ to +85℃ , exhibiting industrial-grade stability. In VR products, it has achieved a measured throughput of 2.1Gbit/s and has been designed into customer VR products, which were showcased at CES 2023. The O2066PB is based on the same QCA2066 chip, and its core capabilities are identical to the O2066PM; the difference lies in its package form. It uses a small SMT LGA package, measuring 13×15×2.3mm , targeting space-constrained onboard integration scenarios. Wi-Fi uses a PCIe interface, and Bluetooth uses a UART/PCM interface. Its operating temperature range is -30℃ to +70℃ , making it suitable for consumer-grade terminal devices. the O2072 series is logically consistent with the "high reliability connection" emphasized by Wi-Fi 8—Wi-Fi 7's MLO provides an engineering implementation of link redundancy, while Wi-Fi 8's Multi-AP Coordination (MAPC) extends the coordination scope from a single device to a multi-node network. The O2066 series represents another path: during the transition period when the cost of Wi-Fi 7 modules has not yet dropped to an acceptable level for low-end and mid-range gateways, Wi-Fi 6E's 6GHz band capability provides cost-sensitive customers with a "partial generational upgrade" option . IV. Generational Transition Logic Between Chip Platforms and Module Products From Wi-Fi 6E to Wi-Fi 7 and then to Wi-Fi 8, the technological evolution path of gateway modules shows a clear continuity. The core improvement of Wi-Fi 8 over Wi-Fi 7 lies not in peak speed . According to industry technical analysis, Wi-Fi 8 is compatible with Wi-Fi 7's 2.4/5/6GHz tri-band, 320MHz channel, and 4096QAM. Existing Wi-Fi 7 RF architectures can support these core features through firmware upgrades . Wi-Fi 8 offers approximately double the actual throughput and reduces P99 latency to about one-sixth of Wi-Fi 7. Its core value lies in reliability, coverage, and concurrency efficiency in high-density/long-distance scenarios , achieved through multi-AP collaboration, dynamic resource scheduling, and enhanced link design. Wi-Fi 7 addressed "speed," while Wi-Fi 8 addresses "stability." The eMLSR multi-link operation capability and tri-band concurrent architecture already possessed by the O2072 series from Qogrisys are engineering implementations on the Wi-Fi 7 platform. As the Wi-Fi 8 MAPC protocol stack and enhanced long-range response (ELR) features mature, module products based on the Wi-Fi 7 RF architecture have the engineering foundation to migrate to Wi-Fi 8 features at the hardware level . The core challenges lie in upgrading the software protocol stack and implementing multi-AP coordination functions. The O2066 series represents another path: during the transition period when the cost of Wi-Fi 7 modules has not yet dropped to an acceptable level for low-to-mid-range gateways, the 6GHz band capability of Wi-Fi 6E provides cost-sensitive customers with a "partial generational upgrade" option . V. Conclusion Qualcomm's Dragonwing platform was publicly launched as a Wi-Fi 8 gateway solution during Network X 2026, marking the transition of Wi-Fi 8 from the standard draft and chip prototype stages to the gateway product engineering stage . Meig Smart's solution release validates the transformation path from chip platform to deliverable gateway, and also indicates that the competitive pace among module solution providers has shifted from "following after the standard is frozen" to "parallel development during the standard draft stage." For gateway module solution providers, the core task at this stage is not to "get a head start" on the Wi-Fi 8 platform, but to accumulate transferable engineering capabilities on the Wi-Fi 7 and Wi-Fi 6E platforms. The experience of O2072PM / O2072P B in eMLSR multi-link operation, the accumulated RF engineering expertise in tri-band concurrent architecture, and the cost optimization path of O2066PM / O2066P B in the 6GHz band together constitute the product positioning for the transition to the Wi-Fi 8 era. From a longer-term perspective, Wi-Fi 8 redefines the gateway from a "wireless coverage device" to an "access node in a multi-AP coordinated network." This role change requires module solution providers to extend their capabilities beyond simple RF engineering and driver adaptation to system-level capabilities such as network topology planning, multi-node collaborative scheduling, and deployment scenario adaptation. During the standard window of 2026-2027, module solution providers' product strategies need to find a balance between "technological foresight" and "current deliverability"—Wi -Fi 7 modules serve current high-end gateway needs, Wi-Fi 6E modules cover cost-sensitive scenarios, and Wi-Fi 8 productization preparation needs to be quickly integrated as soon as the chip platform becomes available.

I. La logica di accettazione è cambiata: da "se è installato o meno" a "conta solo se è testato". I progetti fotovoltaici sui tetti a Shenzhen stanno subendo un sostanziale aggiornamento degli standard di accettazione. È stato implementato lo standard locale di ingegneria e costruzione di Shenzhen SJG 220-2026, che stabilisce indicatori quantitativi precisi per lo spegnimento rapido: l'azione di spegnimento deve essere completata in non più di 30 secondi, la tensione entro 1 metro dall'array fotovoltaico deve scendere al di sotto di 80V e la tensione al di fuori di 1 metro deve scendere al di sotto di 30V. Questa non è una cosa che può essere semplicemente liquidata come "installazione di spegnimento rapido". Il personale di accettazione in loco individuerà prima tutti i punti di attivazione dello spegnimento, confermando la coerenza della logica alle uscite di emergenza, vicino all'inverter e al terminale di controllo remoto; quindi verificherà la corrispondenza tra i dispositivi di spegnimento e i componenti; infine, registrerà il tempo e la tensione nei punti di misurazione specificati nei disegni, confermando che il confine dell'array, sia all'interno che all'esterno della versione adottata dal progetto, soddisfa i requisiti.Affermare semplicemente "RSD è scritto nella distinta base" non è più sufficiente per l'accettazione; le prestazioni di controllo della tensione a livello di sistema sono il criterio finale. Lo standard di gruppo di Shanghai T/ESETA 000007—2026 ha ulteriormente affinato i requisiti: lo spegnimento deve essere completato entro 30 secondi dall'attivazione, e la tensione esterna del confine raggiungibile deve essere ≤30V, la tensione interna deve essere ≤120V e la potenza in uscita deve essere ≤1W. Afferma inoltre chiaramente che "lo spegnimento è diviso a livello di componente e a livello di stringa, e le soluzioni a livello di componente dovrebbero avere la priorità nei luoghi densamente popolati". Il mercato nordamericano ha barriere all'ingresso più stringenti. NEC 690.12 richiede che i conduttori controllati al di fuori del confine dell'array scendano al di sotto di 30V entro 30 secondi e che la protezione contro le scosse elettriche per i vigili del fuoco all'interno del confine sia ottenuta tramite un dispositivo PVHCS certificato o un metodo di limitazione della tensione.Quando si seleziona una soluzione PLC, il metodo di modulazione del chip e l'immunità al rumore determinano direttamente il numero di componenti che il sistema può supportare. II. Logica gerarchica di SunSpec: Conformità del chip ≠ Certificazione del modulo ≠ Approvazione completa del sistema Questo è un problema critico che viene più facilmente trascurato dai produttori di interruttori e dagli acquirenti di moduli. La specifica "Segnale di comunicazione per lo spegnimento rapido" della SunSpec Alliance definisce il protocollo di comunicazione tra trasmettitore e ricevitore: il trasmettitore invia continuamente un segnale in stato "operativo" e il ricevitore attiva lo spegnimento al rilevamento di una perdita di segnale. La SunSpec Alliance dichiara esplicitamente:"Solo il marchio 'SunSpec Certified' attesta l'implementazione completa e riuscita della specifica di funzionalità del segnale di comunicazione SunSpec Rapid Shutdown. Le dichiarazioni di 'conformità SunSpec' o 'compatibilità SunSpec' da parte di produttori o terze parti non equivalgono a un certificato rilasciato da SunSpec." Ciò significa cheil supporto del chip per i protocolli, il superamento dei test di conformità del modulo e la certificazione completa del dispositivo sono tre livelli di verifica indipendenti. La compatibilità del protocollo a livello di modulo è solo il primo ostacolo; le certificazioni di sicurezza come UL 1741 e CSA C22.2 a livello di unità completa sono i passaporti per l'ingresso nel mercato.Questa comprensione è cruciale per le decisioni di selezione dei produttori di interruttori automatici.   III. Tre dimensioni ingegneristiche per la selezione dei moduli: Dimensioni, Consumo energetico e Capacità di rete Per i produttori di interruttori automatici, le funzionalità "supporto PLC" e "driver di linea integrato" nelle specifiche del chip sono solo l'inizio.Ciò che determina veramente se una soluzione può essere prodotta in serie e implementata è l'adattabilità ingegneristica a livello di modulo. La prima dimensione è la dimensione. L'interruttore automatico è installato sul pannello posteriore di ciascun modulo fotovoltaico, dove lo spazio è estremamente limitato e condivide quest'area limitata con scatole di giunzione e cavi. La dimensione del pacchetto del modulo determina direttamente lo spazio di progettazione e il metodo di installazione dell'alloggiamento dell'interruttore automatico. I moduli PLC che utilizzano il chipset Hisilicon PS0211 utilizzano tipicamente un pacchetto con connettore pin da 28,12×18,00 mm o un pacchetto con finger d'oro da 20,0×14,2 mm, mentre alcuni produttori di moduli hanno lanciato una versione ulteriormente miniaturizzata di 20,0×11,0 mm. La seconda dimensione è il consumo energetico. Il dispositivo di spegnimento è alimentato dal pannello fotovoltaico stesso e non ha un ingresso di alimentazione indipendente. Il consumo energetico statico della soluzione HiSilicon PS0211 è ≤0,15W (nello stato connesso alla rete, senza invio di pacchetti) e il consumo energetico operativo dinamico è ≤0,5W. Durante i periodi di luce solare insufficiente, quando i moduli sono ombreggiati o di notte, il modulo deve fare affidamento su un consumo energetico di standby estremamente basso per mantenere la sua capacità di monitoraggio, in attesa del segnale "operazione consentita" inviato dal trasmettitore dell'inverter. La terza dimensione è la capacità di rete. I segnali PLC vengono trasmessi tramite linee di alimentazione DC e il dispositivo di spegnimento, agendo come nodo STA, deve stabilire un collegamento di comunicazione affidabile con il CCO all'estremità dell'inverter. La soluzione HiSilicon PS0211 supporta il networking rapido in 10 secondi in uno scenario di rete tipico a 200 nodi e 2 livelli, supportando il routing dinamico e i metodi di indirizzamento multipath, e la propagazione di comandi unicast, multicast e broadcast.Per il requisito di accesso unificato per più componenti e dispositivi nei sistemi fotovoltaici distribuiti, la scala di rete e le prestazioni temporali dei moduli influiscono direttamente sull'efficienza di messa in servizio del sistema. IV. Allineamento delle scene di due moduli PLC da Qogrisysy Nella selezione dei moduli PLC per lo spegnimento fotovoltaico, Qogrisysy fornisce due prodotti basati su diverse soluzioni di chip, ciascuno corrispondente a diversi focus ingegneristici. l'S130N-ISI (soluzione Linktronics VC6330) è la sua dimensione ultra-piccola. Questo modulo utilizza l'imballaggio LCC, con una dimensione del PCB controllata a 12,6×20,6×2,5 mm. Funziona a temperature comprese tra -20°C e 80°C e a temperature di stoccaggio tra -40°C e 125°C, supportando la larghezza di banda SGCC 0~12MHz e il protocollo di comunicazione IEEE 1901.1.Per i progetti di quadri elettrici con spazio estremamente limitato, la dimensione fisica del modulo è spesso il primo ostacolo di selezione. Per la progettazione di custodie per unità di spegnimento rapido (RSU) in cui lo spazio è gravemente limitato, le dimensioni fisiche del modulo servono spesso come criterio di selezione primario. Per i produttori di RSU, l'adattabilità ingegneristica a livello di modulo è più critica dei parametri specifici del chip: l'unità è montata sul retro del modulo PV—un'area con spazio estremamente limitato—ed è alimentata dal pannello PV stesso, richiedendo che monitori continuamente i segnali PLC mentre opera con un consumo energetico a livello di microwatt. Le metriche ingegneristiche su tre dimensioni—dimensioni del modulo, caratteristiche di consumo energetico e affidabilità su un ampio intervallo di temperature—determinano direttamente se la RSU completa può funzionare stabilmente negli ambienti reali sui tetti. V. Conclusioni chiave In primo luogo, i PLC sono la soluzione tecnica ottimale per lo spegnimento rapido a livello di componente. La specifica SunSpec utilizza esplicitamente i PLC come vettore del segnale di comunicazione, multiplexando le linee di alimentazione DC per trasmettere segnali di controllo, evitando così i rischi di costo e affidabilità di posare linee di comunicazione separate per ogni componente. In secondo luogo, i criteri di accettazione stanno passando da "funzionalità" a "efficacia misurabile". Le specifiche 30 secondi/80V/30V in SJG 220-2026 e i requisiti quantitativi dello standard di gruppo di Shanghai significano che la progettazione di una soluzione di spegnimento rapido deve superare i test in loco. In terzo luogo, la considerazione principale per la selezione dei moduli dovrebbe passare da "parametri del chip" a "adattabilità ingegneristica". I tre indicatori ingegneristici—vincoli di spazio dell'unità di spegnimento, vincoli di consumo energetico in condizioni di autoalimentazione e vincoli di scala di rete in scenari distribuiti—sono la chiave per determinare se una soluzione può essere prodotta in serie e implementata. In quarto luogo, la consapevolezza dei livelli di certificazione è una capacità che i produttori di interruttori automatici devono stabilire. Il supporto del chip per il protocollo SunSpec, la certificazione del modulo tramite SunSpec e la certificazione completa dell'unità tramite gli standard di sicurezza UL 1741 sono tre livelli di verifica indipendenti. Il chip Hisilicon PS0211 indica esplicitamente il supporto per lo standard SunSpec, e il modulo Qogrisysy 3121N-H, basato su questo chip, fornisce una garanzia fondamentale a livello di protocollo per la certificazione completa dell'unità dei produttori di interruttori automatici. In quinto luogo, il ruolo dei fornitori di moduli si sta espandendo da "consegna del dispositivo" a "assistenza alla certificazione". I produttori di interruttori necessitano di più di semplici "moduli utilizzabili"; hanno bisogno di partner tecnici che possano "aiutare a comprendere la logica dei test SunSpec, ottimizzare la progettazione della rete di sistema e assistere nel superamento della certificazione complessiva del sistema".
