casa > prodotti > Modulo di Realtek WiFi > PCM nel ricevitore RTL8821CU del mittente del modulo di 3.3V Realtek WiFi con Bluetooth

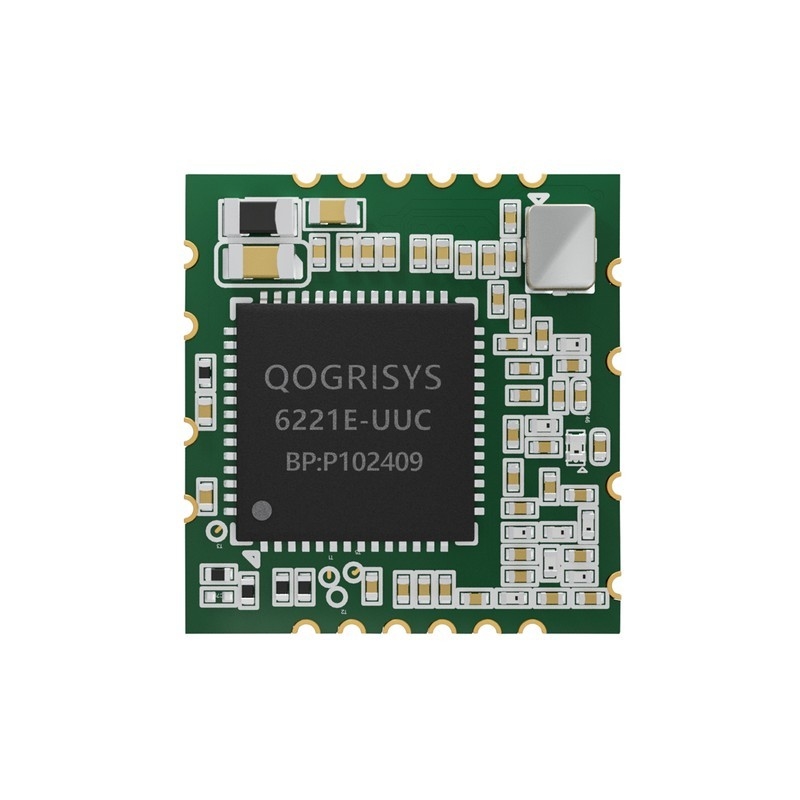

PCM nel ricevitore RTL8821CU del mittente del modulo di 3.3V Realtek WiFi con Bluetooth

Dettagli del prodotto

Luogo di origine: La Cina

Marca: OFLYCOMM

Certificazione: CE/ROHS/REACH

Numero di modello: 6221E-UUC-02

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5/pcs

Prezzo: USD 3.3-5.5/pcs

Imballaggi particolari: Bobina

Tempi di consegna: 15-40 giorni feriali

Termini di pagamento: T/T

Capacità di alimentazione: 4000000pcs/month

Ottenga il migliore prezzo
Punto culminante:

modulo di 3.3V Realtek WiFi

,

PCM IN modulo di Realtek WiFi

,

modulo senza fili di Bluetooth rf WIFI

Modello N.O.:
6221E-UUC-02
Luogo di origine:
Guangdong, Cina
Temperatura di funzionamento (min.):
0°C
Temperatura di funzionamento:
25°C
Temperatura di funzionamento (max.):
70°C
VCC33:
3.3V
Modello N.O.:
6221E-UUC-02
Luogo di origine:
Guangdong, Cina
Temperatura di funzionamento (min.):
0°C
Temperatura di funzionamento:
25°C
Temperatura di funzionamento (max.):
70°C
VCC33:
3.3V
PCM nel ricevitore RTL8821CU del mittente del modulo di 3.3V Realtek WiFi con Bluetooth

Modulo Wi-Fi Realtek Modulo Wi-Fi Trasmettitore Ricevitore RTL8821CU Modulo RF Con Bluetooth



Parametri generali per il 6221E-UUC-02



Nome del modello: 6221E-UUC

Descrizione del prodotto: supporto delle funzionalità Wi-Fi/Bluetooth

Dimensioni: L x P x H: 13 x 12,2 x 1,7 mm

Interfaccia Wi-Fi: USB 2.0

BT Interfaccia: USB 2.0

Temperatura di funzionamento: da 0°C a 70°C

Temperatura di conservazione: da - 55°C a 85°C

RoHS:Tutti i componenti hardware sono pienamente conformi alla direttiva RoHS dell'UE

Descrizione del pin

PCM nel ricevitore RTL8821CU del mittente del modulo di 3.3V Realtek WiFi con Bluetooth 0

- No Nome Tipo Descrizione Voltaggio
1 GND - Connessioni a terra
2 WL_BT_ANT I/O 5G Wi-Fi e BT ANT
3 WL_ANT I/O 2.4G Wi-Fi ANT
4 GND - Connessioni a terra
5 PCM IN Io... PCM IN 3.3V
6 PCM OUT O PCM OUT 3.3V
7 PCM SYNC O PCM SYNC 3.3V
8 PCM CLK I/O PCM CLK 3.3V
9 BT_WAKE_HOST O

Dispositivo Bluetooth per svegliare HOST

Basso di default, alto attivo.

3.3V
10 HOST_WAKE_BT Io...

HOST per svegliare il dispositivo Bluetooth

Può mantenere questo pin NC, utilizzando l'interfaccia USB sveglia BT

3.3V
11 VDD33 P 3Input di potenza di.3V 3.3V
12 D- I/O DM per i dati USB
13 D+ I/O USB DATA DP
14 GND - Connessioni a terra
15 NC I/O Galleggiante
16 WL_DIS Io...

Wi-Fi disabilitato,

WL ON: tirare in alto; WL OFF: tirare in basso

Questa funzione di pin non è supportata

3.3V
17 BT_DIS Io...

Disattivato Bluetooth.

BT ON: tirare in alto; BT OFF: tirare in basso

Questa funzione di pin non è supportata

3.3V
18 CHIP_EN Io...

- Chipp ENABLE.

Indicato per impostazione predefinita ON: tirare in alto ; OFF: tirare in basso

Modulo di trazione per impostazione predefinita

3.3V
19 HOST_WAKE_WL Io...

HOST per svegliare il dispositivo Wi-Fi

Modulo di sveglia alto, input basso di default

3.3V
20 WL_WAKE_HOST O

Dispositivo Wi-Fi per svegliare HOST

Di default basso, uscita alta per svegliare l'host

3.3V
21 NC - Galleggiante
22 GPIO8 I/O

LED GPIO

Collegamento al catodo LED

3.3V

P:potenza I:input O:output
