Dettagli del prodotto
Luogo di origine: Cina
Marca: OFLYCOMM
Certificazione: CE/ROSH/REACH
Numero di modello: 6222D-UUC
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5PCS
Prezzo: USD4.5-7.5/pcs
Imballaggi particolari: Bobina
Tempi di consegna: 15-40 giorni feriali
Termini di pagamento: T/T
Capacità di alimentazione: 4000000pcs/month
Modulo: |
6222D-UUC |
Altamente integrato: |
- Sì, sì. |
soddisfaccia a: |
IEEE802.11a/b/g/n/ac |
Antenna: |
2T2R+BT ANT |
IPEX: |
Due |
Perni: |
32 |
Modulo: |
6222D-UUC |
Altamente integrato: |
- Sì, sì. |
soddisfaccia a: |
IEEE802.11a/b/g/n/ac |
Antenna: |
2T2R+BT ANT |
IPEX: |
Due |
Perni: |
32 |

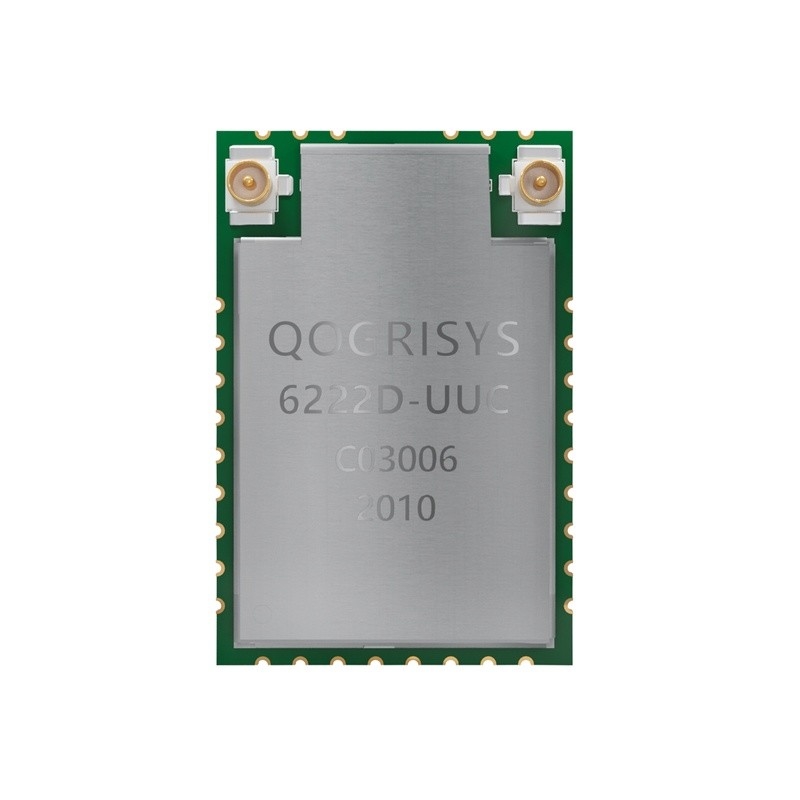

6222D-UUC è un modulo a basso costo e basso consumo di energia che ha tutte le funzionalità Wi-Fi e Bluetooth.Applicazioni per cuffie Bluetooth. Con funzionalità di roaming senza soluzione di continuità e sicurezza avanzata, potrebbe anche interagire con diversi fornitori ¢ 802.11a/b/g/n/ac 2x2 Access Points nella LAN wireless.
1.WLAN SOC per applicazioni WLAN a 5 GHz 802.11ac o 2.4G/5G 802.11n.
2.Multiplexing spaziale a doppio flusso fino a 867 Mbps.
3.2.4 GHz:supporta 20/40 MHz
4.5 GHz:20/40/80 MHz
5.USB2.0 per controller WLAN e BT
| - No. | Nome | Tipo | Descrizione | Voltaggio |
| 1 | GPIO5 | I/O |
IC GPIO5 (sFlash MISO PIN) |
|
| 2 | GPIO4 | I/O |
IC GPIO4 (sFlash MOSI PIN) |
|
| 3 | CESE | I/O | Orologio flash seriale esterno (sFlash per l'applicazione del dongle) |
|
| 4 | EECS | I/O | Input esterno 32K o RTC clock (sFlash CS PIN) |
|
| 5 | GND | - E'un' altra cosa. | Connessioni a terra | |
| 6 | WL_DP+ | I/O | Dati USB+ (USB2.0) | |
| 7 | WL_DM- | I/O | Dati USB- (USB2.0) | |
| 8 | GND | - E'un' altra cosa. | Connessioni a terra | |
| 9 | GPIO3_WPS | - E'un' altra cosa. | IC GPIO3 ((WLAN WPS)) | |
| 10 | GPIO8_LED | - E'un' altra cosa. | IC GPIO8 ((WLAN LED a bassa attività) | |
| 11 | GND | - E'un' altra cosa. | Connessioni a terra | |
| 12 | BT_RF | I/O | BT porta RF | |
| 13 | GND | - E'un' altra cosa. | Connessioni a terra | |
| 14 | BT_WAKE_HOST | O | BT svegliarsi HOST | 3.3V |
| 15 | HOST_WAKE_BT | Io... | HOST svegliarsi BT | 3.3V |
| 16 | GPIO0 | - E'un' altra cosa. | IC GPIO0 | |
| 17 | GPIO1 | - E'un' altra cosa. | IC GPIO1 | |
| 18 | GND | - E'un' altra cosa. | Connessioni a terra | |
| 19 | WL_RF1 | I/O | 2.4G/5G Wi-Fi RF port1 (opzionale) | |
| 20 | GND | - E'un' altra cosa. | Connessioni a terra | |
| 21 | GND | - E'un' altra cosa. | Connessioni a terra | |
| 22 | WL_RF0 | I/O | 2.4G/5G Wi-Fi RF port0 (opzionale) | |
| 23 | GND | - E'un' altra cosa. | Connessioni a terra | |
| 24 | GND | - E'un' altra cosa. | Connessioni a terra | |
| 25 | GND | - E'un' altra cosa. | Connessioni a terra | |
| 26 | WL_WAKE_HOST | O |
WLAN sveglia HOST (Condiviso con IC GPIO6) |
3.3V |
| 27 | RISET | Io... |
Abilitare il pin per il dispositivo ON: tirare in alto; OFF: tirare in basso |
3.3V |
| 28 | HOST_WAKE_WL | Io... |
HOST_WAKE_WLAN (Condiviso con IC GPIO7) |
3.3V |
| 29 | GND | - E'un' altra cosa. | Connessioni a terra | |
| 30 | VDD33 | P | 3.3V Input di tensione | 3.3V |
| 31 | NC | - E'un' altra cosa. | Nessuna connessione (fluttuante) | |
| 32 | GND | - E'un' altra cosa. | Connessioni a terra |
È possibile applicare 6222D-UUC su Tablet/ Notebook/ TV board/ Advertising machine/ OTT/ IPTV/ DVB/ STB/ DV/ IPC/ Mini Driving Recorder/ Doorbell/ Smart TV ecc.
Q1: Come posso ottenere il conducente correlato?
Si prega di contattare le vendite con le informazioni del progetto, la persona fa vi invierà uno adatto secondo le vostre informazioni.
D2:I vostri moduli sono certificati?
Sì, tutti i nostri moduli hanno certificazioni.
