Dettagli del prodotto
Luogo di origine: La Cina
Marca: OFLYCOMM
Certificazione: CE/FCC/SRRC/ROHS/REACH
Numero di modello: 6223A-SRD
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5/pcs
Prezzo: USD 2.1-3/pcs
Imballaggi particolari: Bobina
Tempi di consegna: 15-40 giorni feriali
Termini di pagamento: T/T
Capacità di alimentazione: 4000000pcs/month
Chipset: |
RTL8723DS |
Norma di WiFi: |
IEEE802.11b/g/n |
Frequenza: |
2.4GHz |
Interfaccia: |
SDIO/Uart |
Supporto di OS: |
Windows/Android /Linux |
Sicurezza: |
WEP, TKIP, AES, WPA, WPA2 |
Dimensione: |
12.0x12.0x1.8mm |
Applicazione: |
PC della compressa |
Chipset: |
RTL8723DS |
Norma di WiFi: |
IEEE802.11b/g/n |
Frequenza: |
2.4GHz |
Interfaccia: |
SDIO/Uart |
Supporto di OS: |
Windows/Android /Linux |
Sicurezza: |
WEP, TKIP, AES, WPA, WPA2 |
Dimensione: |
12.0x12.0x1.8mm |
Applicazione: |
PC della compressa |

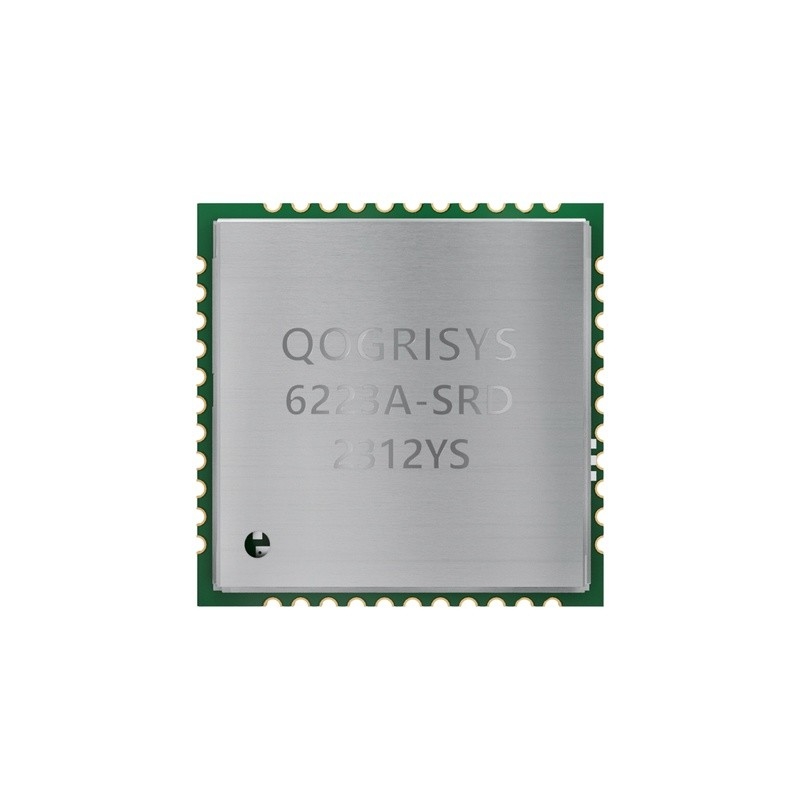

6223A-SRD è un modulo combinato Wi-Fi + BT di piccole dimensioni e basso profilo con ingombro LGA (Land-Grid Array), la dimensione della scheda è 12 mm * 12 mm con uno spessore del modulo di 1,9 mm.Può essere facilmente prodotto con processo SMT ed è altamente adatto per tablet PC, ultrabook, dispositivi mobili e prodotti di consumo.Fornisce l'interfaccia SDIO per la connessione Wi-Fi con il processore host e l'interfaccia UART ad alta velocità per BT.Dispone inoltre di un'interfaccia PCM per la trasmissione di dati audio con collegamento diretto a codec audio esterno tramite controller BT.Il throughput Wi-Fi può arrivare in teoria fino a 150 Mbps utilizzando la tecnologia MIMO 1x1 802.11nb/g/n e il Bluetooth può supportare BT2.1+EDR/BT3.0 e BT4.2.6223A-SRD utilizza un singolo chip Wi-Fi/BT altamente integrato basato su un processo COMS avanzato.6223A-SRD integra interi blocchi funzione Wi-Fi/BT in un chip, come SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM e LDO/SWR, ad eccezione di un minor numero di componenti passivi rimasti sul PCB.
Questo modulo compatto è una soluzione totale per una combinazione di tecnologie Wi-Fi + BT.Il modulo è sviluppato specificamente per smartphone e dispositivi portatili.
Specifiche generali
|
Nome del modello |
6223A-SRD |
|
Descrizione del prodotto |
Supporta funzionalità Wi-Fi/Bluetooth |
|
Dimensione |
L x P x A: 12 x 12 x 1,8 (tipico) mm |
|
Interfaccia Wi-Fi |
Supporta SDIO V2.0 |
|
Interfaccia BT |
UART/PCM |
|
Temperatura di esercizio |
Da 0°C a 70°C |
|
Temperatura di conservazione |
-40°C a 85°C |
|
RoHS |
Tutti i componenti hardware sono completamente conformi alla direttiva RoHS dell'UE |
L'IO digitale supporta l'applicazione VDD33 o VDD18.
|
min. |
tip. |
Massimo |
Unità |
|
|
temperatura di esercizio |
0 |
25 |
70 |
gradi C |
|
VCC33 |
3.15 |
3.3 |
3.45 |
V |
|
VDDIO |
1.7 |
1.8 o 3.3 |
3.45 |
V |
Specifiche Wi-Fi/BT RF 2.1 Specifiche RF a 2,4 GHz
|
Caratteristica |
Descrizione |
|||
|
Frequenza operativa |
2.400~2.4835 GHz |
|||
|
Maschera Spettro |
min.b/g/n |
tip.b/g/n |
Massimob/g/n |
Unità b/g/n |
|
1° lobi laterali (a fc ± 11MHZ) |
- |
-42/-38/-32 |
- |
dBr |
|
2° lobi laterali (a fc ± 22MHZ) |
- |
-52/-60/-60 |
- |
dBr |
|
Freq.Tolleranza |
-20/-20/-20 |
- |
20/20/20 |
ppm |
|
Standard |
Wi-Fi: BT: |
|||
|
Modulazione |
Wi-Fi: BPSK(1Mbps), BT: QPSK(2Mbps), |
|||
|
PHY Velocità dati |
Wi-Fi: BT: |
|||
|
Trasmissione potenza di uscita |
Wi-Fi: BT: 17±1,5dBm |
|||
|
EVM |
802.11b/1Mbps: EVM≦-10dB 802.11b/11Mbps: EVM≦-10dB 802.11g/6Mbps: EVM≦-5dB 802.11g/54Mbps: EVM≦-25dB 802.11n/6.5Mbps: EVM≦-5dB 802.11n/65Mbps: EVM≦-28dB 802.11n/13.5Mbps: EVM≦-5dB 802.11n/135Mbps: EVM≦-28dB |
|
Sensibilità ricevitore (Wi-Fi) |
802.11b@8% PER |
|
802.11g@10% PER 6Mbps ≦-87dBm 9Mbps ≦-86dBm 12Mbps≦ -84dBm 18Mbps≦ -82dBm 24Mbps≦ -79dBm 36Mbps≦ -75dBm 48Mbps ≦-71dBm 54Mbps ≦-70dBm Livello di ingresso massimo≥-20 |
|
|
802.11n@10% PER HT20_MCS 0 ≦-87dBm HT20_MCS 1≦ -84dBm HT20_MCS 2 ≦-82dBm HT20_MCS 3 ≦-79dBm HT20_MCS 4 ≦-75dBm HT20_MCS 5 ≦-71dBm HT20_MCS 6 ≦-70dBm HT20_MCS 7 ≦-69dBm Livello di ingresso massimo≥-20 HT40_MCS 0≦-84 HT40_MCS 1≦-81 HT40_MCS 2≦-79 HT40_MCS 3≦-76 HT40_MCS 4≦-72 HT40_MCS 5≦-68 HT40_MCS 6≦-67 HT40_MCS 7≦-66 |
|
|
Sensibilità ricevitore (BT) |
-89dBm a 1Mbps -86dBm a 2Mbps -83dBm a 3Mbps |
|
Canale operativo |
Wi-Fi 2,4 GHz: 13: (Cap. 1-13) – Europa |
TECNOLOGIA FN-LINK LIMITATA 4 Informazioni proprietarie e riservate
6223A-SRD
|
14: (Cap. 1-14) – Giappone BT 2.4GHz: Cap.0 ~78 |
|
|
Controllo dell'accesso ai media |
Wi-Fi: CSMA/CA con ACK BT: AFH, Time Division |
|
Antenna |
Antenna esterna |
|
Architettura di rete |
Wi-Fi: modalità Ad-hoc (Peer-to-Peer) Modalità Infrastruttura Software AP Wi-Fi diretto |
|
Sicurezza |
Wi-Fi: WPA, WPA-PSK, WPA2, WPA2-PSK, WEP 64 bit e 128 bit, IEEE 802.11x, IEEE 802.11i BT: Paring semplice |
|
Sistema operativo supportato |
Android/Linux |
|
Interfaccia host |
Wi-Fi: SDIO BT: UART |
|
Tensione di esercizio |
Tensione di alimentazione I/O 3,3±10% Vdc |
|
Dimensione |
Tipico L12.0*W12.0*H1.8mm |
