2.4Ghz USB WiFi Module Wireless Data Transmitter And Receiver In RTL8723DS

trasmettitore e ricevitore di dati senza fili del modulo di 2.4Ghz USB WiFi in RTL8723DS

  • Punto culminante

    MOD incluso di wifi

    ,

    modulo dell'altoparlante di wifi

  • Descrizione del prodotto
    Funzionalità di sostegno Wi-Fi/Bluetooth
  • Interfaccia di Wi-Fi
    Supporto SDIO V3.0
  • Interfaccia di BT
    UART / PCM
  • Temperatura di funzionamento
    0°C a 70°C
  • alimentazione elettrica
    3.3.V
  • Stato
    Fabbricazione in serie
  • Luogo di origine
    La Cina
  • Marca
    OFLYCOMM
  • Certificazione
    ROHS/REACH
  • Numero di modello
    6223B-SRD
  • Quantità di ordine minimo
    5/pcs
  • Prezzo
    USD 2.1-3/pcs
  • Imballaggi particolari
    Bobina
  • Tempi di consegna
    15-40 giorni feriali
  • Termini di pagamento
    T/T
  • Capacità di alimentazione
    4000000pcs/month

trasmettitore e ricevitore di dati senza fili del modulo di 2.4Ghz USB WiFi in RTL8723DS

trasmettitore e ricevitore di dati senza fili del modulo di 2.4Ghz Realtek WiFi in RTL8723DS



Prima vista

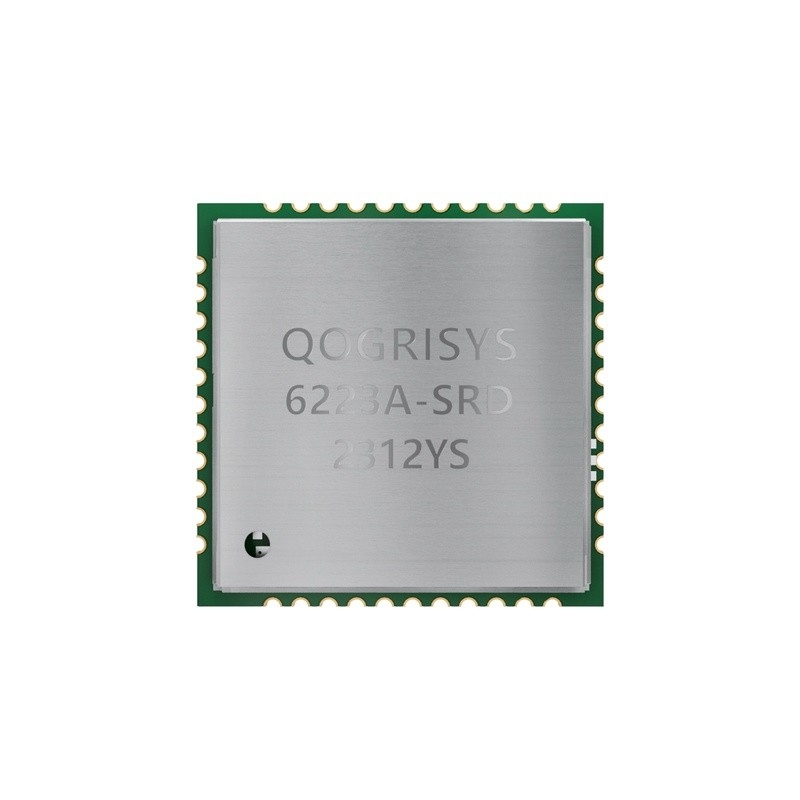

Il mdoule di wifi di sdio 6223B-SRD è un basso profilo del modulo del bluetooth di WiFi con l'orma di LGA (matrice di Terra-griglia), dimensione è 15mm*13mm con uno spessore del modulo di 1.5mm. Può essere fabbricato facilmente sul processo di SMT ed altamente adatto a PC della compressa, ultra generi di consumo del libro, del dispositivo mobile e.

Valutazione di funzionamento raccomandata

  Minuto. Tipo. Massimo. Uint
Temperatura di funzionamento 0 25 70 Grado C
VCC33 3,15 3,3 3,45 V
VDDIO 1,7 1,8 o 3,3 3,45


Descrizione di segno SDIO PIN Description

Il modulo sostiene la versione 3,0 di SDIO per tutte le 1.8V 4 velocità del bit UHSI: SDR50 (100 Mbps) e DDR50 (50MHz, tassi doppi) oltre alla velocità di difetto 3.3V (25MHz) ed ad alta velocità (50 megahertz). Ha la capacità di fermare l'orologio di SDIO e di tracciare il segnale di interruzione in un perno di GPIO. Questo segnale “fuori banda” di interruzione notifica l'ospite quando il dispositivo di WLAN vuole accendere l'interfaccia di SDIO. La capacità di forzare il controllo degli orologi gated dall'interno del chip di WLAN inoltre è fornita.

Pacchetto

1.Reel

Un rotolo di 2000pcs

pacchetto della presa 2.The

Facendo uso del nastro adesivo

Dimensione del nastro nero: 24mm*32.6m il nastro della copertura: 2.13mm*32.6m

Colore del disco di plastica: blu

Un rotolo di 2000pcs
