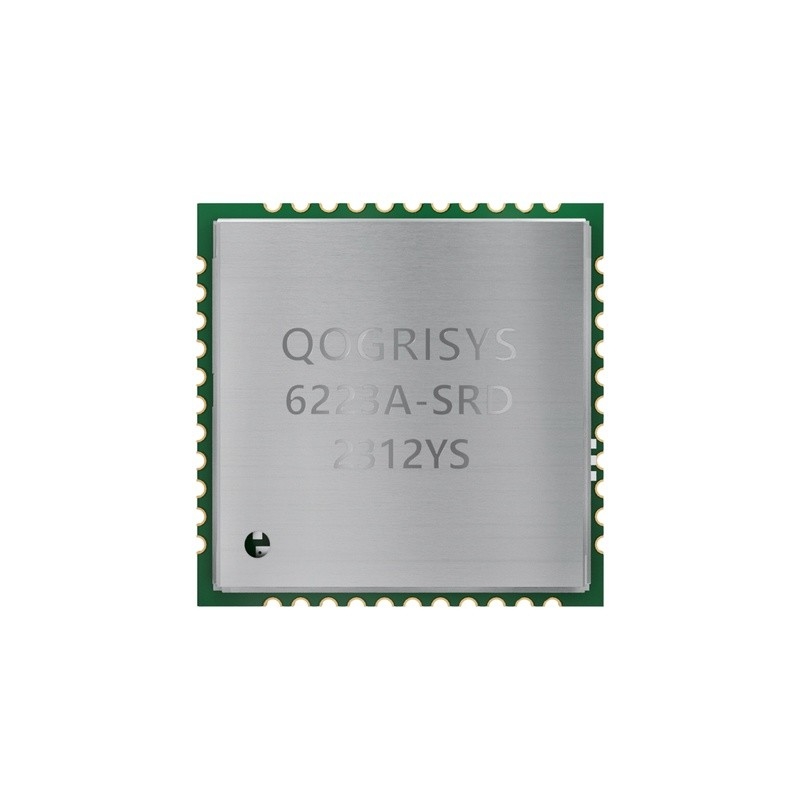

6223A-SRD è un modulo WiFi + BT Combo di piccole dimensioni e basso profilo, la dimensione della scheda è di 12,2 mm * 13 mm con uno spessore del modulo di 1,7 mm.Può essere facilmente fabbricato sul processo SMT ed è altamente adatto per tablet PC, ultrabook, dispositivi mobili e prodotti di consumo. Fornisce l'interfaccia SDIO per WiFi e Uart per Bluetooth. Il throughput WiFi può arrivare fino a 150Mbps in teoria utilizzando 1x1 802.11n tecnologia MIMO e Bluetooth può supportare BT2.1+EDR/BT3.0 e BT4.2.
6223A-SRD utilizza un singolo chip WiFi/BT altamente integrato basato su un processo COMS avanzato.Integra interi blocchi di funzionalità WiFi/BT in un chip,come SDIO/Uart, MAC, BB,AFE,RFE,PA,ROM EEP e LDO/SWR, tranne che sono rimasti meno componenti passivi sui PCB.
Questo modulo compatto è una soluzione totale per una combinazione di tecnologie WiFi + BT. Il modulo è specificamente sviluppato per smartphone e dispositivi portatili.
| Numero di modello | 6223A-SRD | Chipset principale | RTL8723DS |
| Interfaccia | SDIO/Uart | Standard WiFi | IEEE802.11b/g/n |
| Tasso di dati | 150 Mbps | Certificazione | RoHS REACH |
| Antenna RF | Antenna esterna | Sostenuto OS | Windows/Linux/Android |
| Frequenza | 2.4 GHz | Fornitore di energia | 3.3V |
| Dimensione | 12.0x12.0x1.8 mm | Catena RF | 1T1R |
| Temperatura di funzionamento | Da 0°C a 70°C | Temperatura di conservazione | -40°C a 125°C |
Operare nelle bande di frequenza ISM ((2.4 GHz)
SDIO per WiFi e Uart per Bluetooth
Supporto per gli standard IEEE: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i
Completamente qualificato per la specifica Bluetooth 2.1+EDR, inclusa sia la modalità di modulazione 2Mbps che 3Mbps
Completamente qualificato per Bluetooth 3.0
Completamente qualificato per Bluetooth 4.2 Dual mode
Funzionamento Bluetooth a piena velocità con supporto Piconet e Scatternet
Sicurezza a livello aziendale che può applicare la certificazione WPA/WPA2 per il WiFi
WiFi 1 trasmettitore e 1 ricevitore consentono velocità di dati fino a 150 Mbps a valle e 150 Mbps a monte delle tariffe PHY
& Applicazione dei consumatori
Tablet/televisione intelligente/IPTV/OTT/IPC/altoparlante IA/sistema di sicurezza/giocattoli
& Applicazione commerciale e OA
Stampa/Terminale POS/Proiettore/Sistema di riunioni/Tabella interattiva/Apparecchiature didattiche
& Applicazioni industriali e veicoli
Strumenti/Veicolo pre-assemblaggio/post-assemblaggio/treno ad alta velocità/piattaforma di ricarica
& Applicazione medica
Attrezzature mediche/strumenti medici
& Altri prodotti elettronici di consumo
